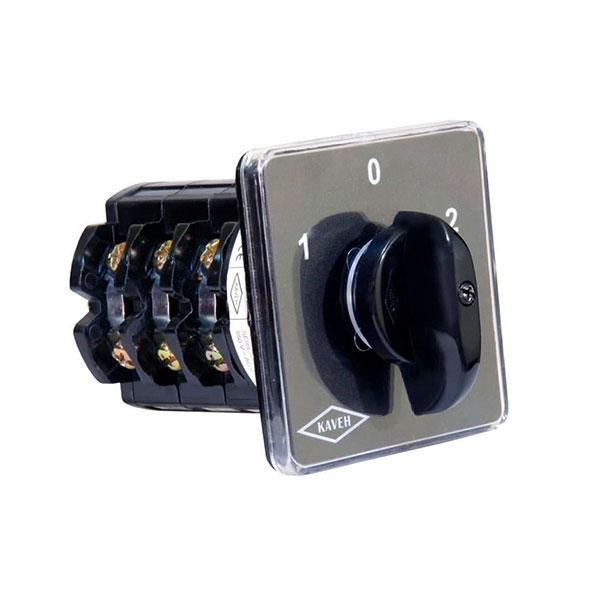

کلید گردان چپگرد راستگرد سه فاز 50 آمپر الکترو کاوه KA5008

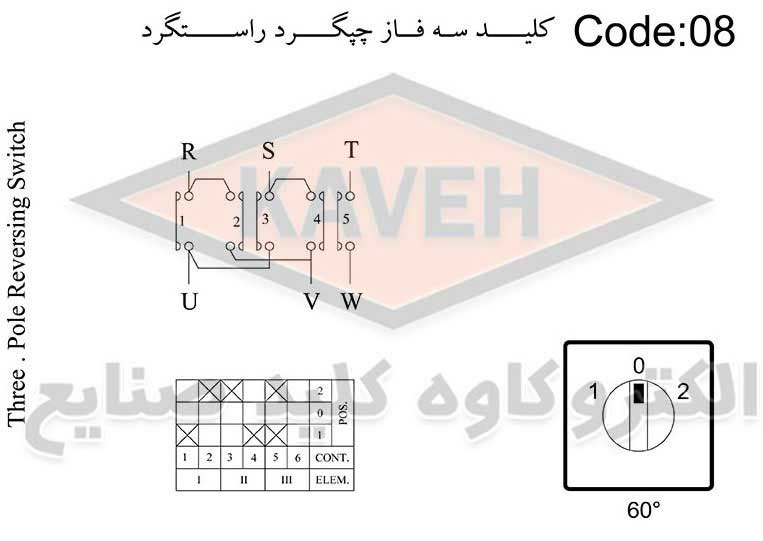

کلید گردان چپگرد راستگرد سه فاز الکترو ، قطعه ای است که برای تغییر دادن جهت چرخش موتور در حالت سه فاز به کار می رود. می توان با تغییر دادن جای دو تا از فاز های سه فاز، این کار را انجام داد تا موتور توانایی تغییر جهت چرخش را داشته باشد .این کار به صورت دستی توسط کلید اهرمی چپگرد – راستگرد انجام می شود. برای شروع به کار کردن کلید گردان چپگرد راستگرد، سه فاز ورودی را به ترمینال های ورودی (پیچ های روی بدنه کلید گردان) R ، S ، T وصل می کنیم و سه فاز خروجی را به ترمینال های خروجی U ، V ، W و آنها را به سه سر ورودی موتور اتصال می دهیم. وضعیت کلید در کلید سلکتوری چپگرد و راستگرد سه فاز ، در حالت های صفر و یک و دو (1-0-2 ) قرار دارند. کلید در حالت صفر خاموش است. که در این وضعیت هیچ یک از سه ترمینال خروجی به موتور سه فاز متصل نیستند. در حالت یک: کلید می تواند چپگرد یا راستگرد باشد که در این وضعیت، سه فاز ورودی به سه فاز خروجی اتصال داده شده است. در حالت دو: در صورتی که کلید در وضعیت چپگرد باشد، راستگرد می شود. اگر هم راستگرد باشد، چپگرد می شود. به این نکته توجه داشته باشید که برای تغییر حالت این کلید گردان، به طور مستقیم از حالت دو به حالت یک نمی رویم و بالعکس. برای اینکار باید موتور را در حالت سکون و خاموش قرار داد و سپس روی حالت دلخواه تغییر وضعیت داد. برای تغییر جهت چرخش موتورها از کنتاکتورها و یا درایو نیز می شود استفاده کرد، که از نظر امنیت و سرعت به نسبت کلید گردان، از اهمیت بالاتری برخوردار هستند.
