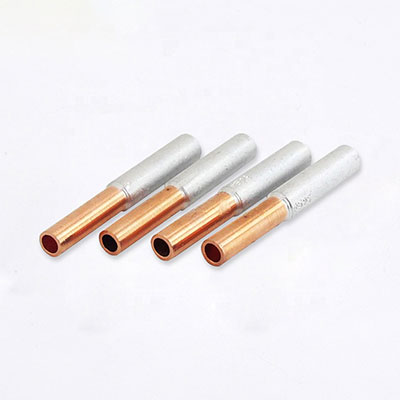

موف بیمتال (رابط) سایز 70 میلیمتر مربع
418,300تومان
مشخصات فنی:
- رابط / موف بیمتال
- مدل: GTL-070
- سطح مقطع کابل ورودی آلومینیومی: 70 میلیمتر مربع
- سطح مقطع کابل ورودی مسی: 50 میلیمتر مربع
- خلوص مس 99.99% (TCP)
- منطبق بر استاندارد DIN
- بسته 10 عددی
- کشور سازنده: ایران
12
نفر در حال مشاهده این محصول هستند!
توضیحات
موف بیمتال (رابط یا دوراهی آلومینیوم به مس)، جهت اتصال کابل آلومینیومی به کابل مسی استفاده می گردد. جهت امکان ایجاد جریان در یک مقاومت تقریبا یکسان در هر دو کابل، ضروری است که سطح مقطع کابل آلومینیومی که هادی نازل تری نسبت به مس است، بیشتر از سطح مقطع کابل مسی متناظر با همان آمپر باشد. لذا، قسمت ورودی کابل آلومینیومی، همواره قطر بیشتری نسبت به قسمت ورودی کابل مسی دارد. این موف های بی متال جهت ارتباط اتصالات آلومینیومی فشار پایین با اتصالات مسی کاربرد دارد. مواد اولیه این رابط ها از آلومینیوم و مس با خلوص ۹۹.۹% (TPC) و سطح براق می باشد. هم چنین مطابق استانداردهای بین المللی CE تولید و ارائه می گردد.
کاربرد و نحوه استفاده از موف های بیمتال
جهت استفاده از این رابط / موف، کابل آلومینیومی داخل رابط شده و با ابزار پرس مناسب با سایز های مرتبط پرس می شود. همین امر در خصوص کابل مسی نیر تکرار می گردد. لازم به ذکر است که وسط این موف ها، مسدود است، لذا اتصال مستقیم بین دو سیم مسی و آلومینیومی وجود ندارد و اتصال تنها از طریق موف بیمتال صورت می گیرد. لوله آلومینیومی این رابط ها، آغشته به گریسی مخصوص با مقاومت دمایی بالا می باشد تا علاوه بر جلوگیری از اکسید شدن آلومینیوم، اتصال الکتریکی کابل به لوله ورودی کابلشو را بهبود بخشد. لوله ورودی رابط توسط درپوش پلاستیکی مسدود شده است تا گریس به بیرون از لوله تراوش ننماید. این موف ها در سایز های مختلف، جهت ورودی کابل آلومینیومی از سطح مقطع ۱۶ الی ۵۰۰ میلیمتر مربع عرضه می گردد.
توضیحات تکمیلی
| وزن | 0.3 کیلوگرم |
|---|---|
| ابعاد | 12 × 2.5 × 2.5 سانتیمتر |
