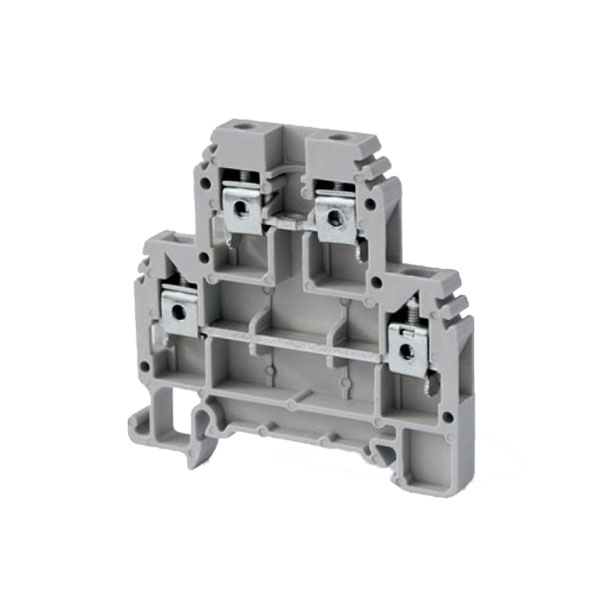

ترمینال ریلی دو طبقه سایز 4 رعد مدل DRTP2.5/4

ترمینال ریلی دو طبقه رعد مدل DRTP2.5/4 یکی از انواع ترمینال های چند طبقه است که به دلیل داشتن سطوح و طبقات زیاد امکان این که در حداقل فضای موجود، حداکثر اتصالات و انشعاب را بتوان ایجاد کرد را مهیا می سازد. در این ترمینال برق نوع فلز به کار رفته در اجزای کانکتور ها و جنس مواد بدنه از اهمیت بالایی برخوردار می باشد. ترمینال ریلی رعد مدل DRTP4 با رنگ طوسی، قابلیت تحمل جریان 32 آمپر را دارد. سیم قابل اتصال به این ترمینال دو طبقه، سیمی با سطح مقطع 4 میلی‌متر مربع می‌باشد. این ترمینال را می‌توان روی ریل 35 میلی‌متری (ریل عمومی در برق صنعتی) نصب کرد.
وظیفه اصلی ترمینال ریلی برق که در واقع پایانه اتصال سیم محسوب می شود، انشعاب گیری از سیم ها می باشد. با استفاده از این نوع ترمینال می توانید به وسیله ابزاری به نام جمپر بین یک سلول ترمینال به سلول ترمینال دیگر اتصال برقرار کنید و چند خروجی از ورودی اصلی سیم برای سیم کشی تابلو برق بگیرید. جنس محصول از پلی امید نارسانا و ضد اشتعال است که در برابر حرارت و آتش مقاوم می باشد.

ویژگی‌های ترمینال ریلی دو طبقه رعد DRTP2.5/4

از ویژگی‌های ترمینال خوب داشتن پیچ و اتصالات محکم و باکیفیت است. ترمینال DRTP2.5/4 دارای اتصالاتی با هدایت بالا و مقاوم در برابر لرزش می‌باشد. اتصالات این ترمینال قابلیت نگهداری سیم‌های افشان و سخت و استخوانی را دارد. بدنه این ترمینال از مواد پلی آمید ساخته‌شده است. حداکثر ولتاژ عایق این ترمینال در استاندارد IEC 60947-7-1 برابر 500 ولت و حداکثر ولتاژ لحظه‌ای عبوری از ترمینال، بدون اینکه ترمینال آسیبی ببیند برابر 6000 ولت می‌باشد. سیم قابل اتصال استانداردی که می‌توان به این ترمینال متصل کرد سیمی با سطح مقطع 4 میلی مترمربع است. جریان مجاز عبوری از ترمینال 32 آمپر می‌باشد. درپوش انتهایی یا درپوش جداکننده این ترمینال، درپوش مدل EP3-DRTP4 ،EP2-DRTP4 ،EP1-DRTP4 رعد می‌باشد. همچنین می‌توان از قفل ریل (بست انتهایی) مدل EB/2 برای DRTP4 استفاده کرد. برای موازی کردن این ترمینال‌ها جهت گرفتن انشعاب بیشتر و یا افزایش جریان دهی می‌توان از جمپر های مدل CC10-4 رعد استفاده کرد. همچنین برای شماره‌گذاری ترمینال DRTP4 رعد باید از شماره سیم‌های سری NS6.4 استفاده نمود.

چه نکاتی را در انتخاب ترمینال ریلی باید دقت کرد؟

• متناسب بودن قطر سیم با قطر محل اتصال ترمینال
• تعداد طبقات ترمینال با توجه به فضای موجود
• ابعاد ترمینال با توجه به فضای تابلو
• نحوه اتصال سیم به ترمینال
