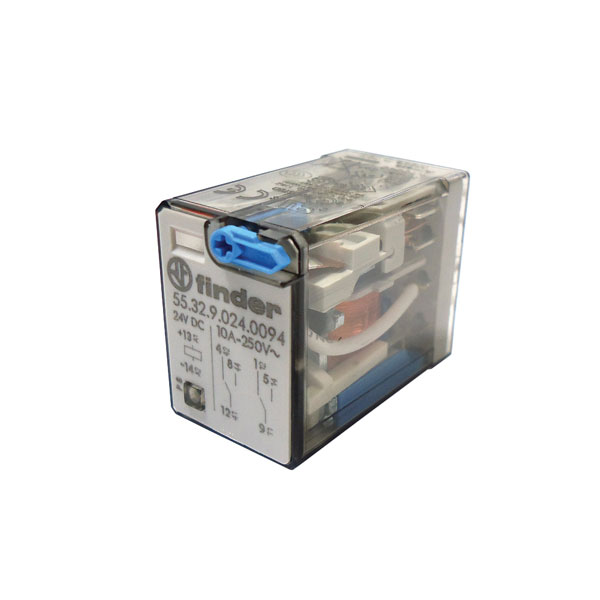

رله شیشه ای دو کنتاکت 10 آمپر 24VDC فیندر

رله شیشه ای دو کنتاکت 10 آمپر 24VDC فیندر - Image 2

بزرگنمایی تصویر

رله شیشه ای دو کنتاکت 10 آمپر 24VDC فیندر

831,000تومان

مشخصات فنی:

کد کالا: 553290240094
این محصول بدون پایه ارائه می شود
ابعاد: 27.7×20.7×37.2 میلیمتر
ولتاژ ورودی/تحریک بوبین: 24VDC
جریان نامی: 10 آمپر(بار اهمی)، 2.1 آمپر(بار الکترومغناطیسی)
تعداد پایه/پل/کنتاکت: دو کنتاکت، 8 پایه
نوع کنتاکت: کنتاکت دو طرفه باز و بسته
ولتاژ کاری: حداکثر 250VAC
توان: موتور قابل اتصال 0.55kW در 400v
امکانات و تجهیزات جانبی: دارای قفل مکانیکی کنتاکت، دارای نشانگر وضعیت
درجه حفاظت(IP): IP20(در صورت نصب روی سوکت)
شرایط محیطی: دمای عملکرد از منفی 40 تا مثبت 80 درجه
عمر مکانیکی (قطع و وصل رله بدون بار): 10میلیون بار
عمر الکترونیکی رله: 200 هزار بار
نحوه نصب: نصب ریلی از طریق سوکت ۹۴۸۲
استاندارد و تاییدیه‌ها: IEC 61810-1
کشور سازنده: ایتالیا
برند: finder

19 نفر در حال مشاهده این محصول هستند!

شناسه محصول: 553290240094 دسته: رله, رله شیشه ای برچسب: طریقه نصب رله فیندر, قیمت رله شیشه ای فیندر, کاتالوگ رله فیندر, نقشه نصب رله فیندر

توضیحات

رله شیشه ای دو کنتاکت 10 آمپر فیندر از نوع رله قدرت ساخت فیندر ایتالیا با ولتاژ بوبین 24 ولت DC است. این رله 8 پایه و دارای 2 کنتاکت (دو باز و دو بسته مجزا) است که می‌توان از طریق سوکت 9482 روی ریل مینیاتوری و داخل تابلو استفاده کرد. کد فنی این رله 553290240094 است. رنگ آبی اجزای داخلی این رله نشان‌دهنده ولتاژ تحریک از نوع DC است.

قدرت کلیدزنی رله 24VDC فیندر

جریان درج شده روی رله، جریان نامی و مربوط به بارهایی بدون جریان‌کشی اولیه کاربرد دارد. برای بارهای گوناگون شرایط زیر را درنظر می‌گیریم:
1. برای بارهای دسته DC1 (ولتاژ تغذیه DC از نوع بار اهمی و غیر سلفی) می‌توان جریان‌های زیر را قطع و وصل کرد:
  - در ولتاژ 30VDC حداکثر جریان 10 آمپر
  - در ولتاژ 110VDC حداکثر جریان 250 میلی‌آمپر
  - در ولتاژ 220VDC حداکثر جریان 120 میلی‌آمپر
2. برای بارهای دسته AC1 (ولتاژ تغذیه AC از نوع بار اهمی و غیر سلفی) می‌توان حداکثر تا بار 2500 ولت‌آمپر را قطع و وصل کرد.
3. برای بارهای دسته AC15 (ولتاژ تغذیه AC از نوع بار الکترومغناطیسی) در ولتاژ 230VAC می‌توان حداکثر تا بار 500 ولت‌آمپر را قطع و وصل کرد.
4. برای بار موتوری تکفاز در ولتاژ 230VAC حداکثر موتور 0.37 کیلووات را می‌توان کنترل کرد.
