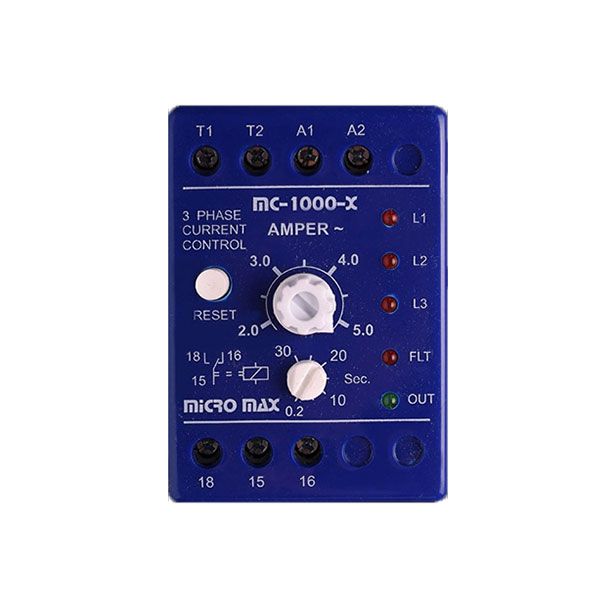

رله کنترل بار میکرومکس مدل MC-1000-X

رله کنترل بار میکرو مکس وسیله‌ای حفاظتی است که تجهیزات را در برابر اضافه جریان محافظت می کند. این رله را می توان جایگزین بی‌متال در کنترل جریان موتوری نیز استفاده کرد. رله کنترل بار (رله اضافه جریان سه فاز) جهت جلوگیری از سوختن موتور های سه فاز در مقابل اضافه جریان بیش از حد مجاز، دوفاز شدن اتصالی در هر نقطه از مسیر جریان مصرفی حتی داخل خود موتور ، اختلالات الکتریکی و مکانیکی در موتور و سیم های برق رسانی به آن و … کاربرد دارند.
کنترل بار میکرومکس امکان حفاظت از 2 آمپر تا 5 آمپر را دارد که با استفاده از پیچ تنظیم تعبیه  شده روی کنترل بار، تنظیم می شود. همچنین امکان تنظیم زمان تاخیر در قطع از 0.2 الی 30 ثانیه وجود دارد. این کنترل بار میکرو دارای سه کانال جریان داخلی جهت عبور سیم حامل جریان و سه عدد ترانس جریان داخلی می باشد که بر روی هریک از خطوط سه گانه R , S ,T بصورت مجزا عکس العمل نشان می دهد. این محصول برای موتور های تک فاز و دو فاز نیز قابل استفاده می باشد. رله کنترل بار میکرو قابل استفاده در سه روش ریست دستی / اتوماتیک و از روی تابلو فرمان می باشد. تمامی محصولات میکرومکس دارای 1 سال گارانتی است.

کنترل بار میکرومکس دارای 5 چراغ هشدارLED  می باشد:

L1 , L2 , L3 : همانطور که از نام این سه چراغ هشدار مشخص است، در صورت بروز هرگونه خطا در هریک از فاز ها، چراغ هشدار مربوط به آن روشن می شود.
FLT : روشن بودن چراغ FLT نشان دهنده آن است که رله در حالت قطع می باشد.
OUT : در صورت روشن بودن چراغ OUT رله کنترل بار وصل می باشد.
