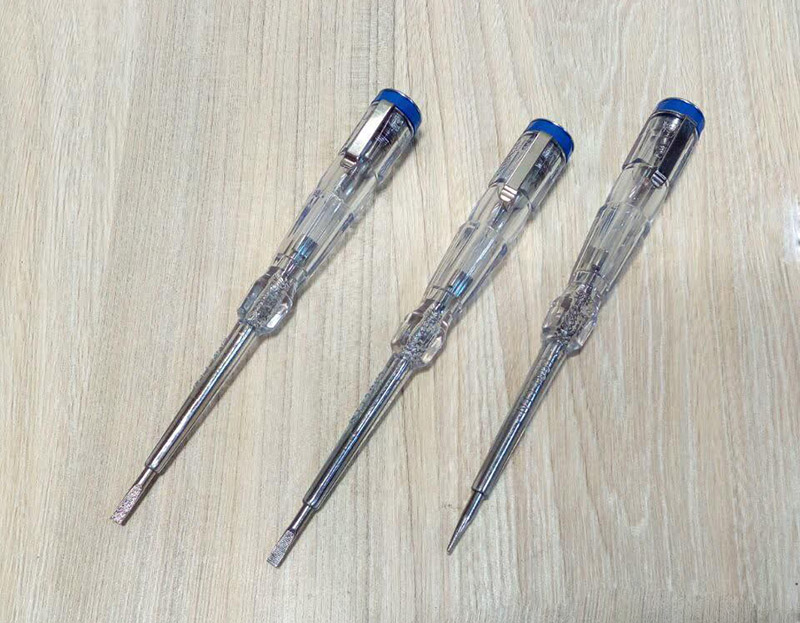

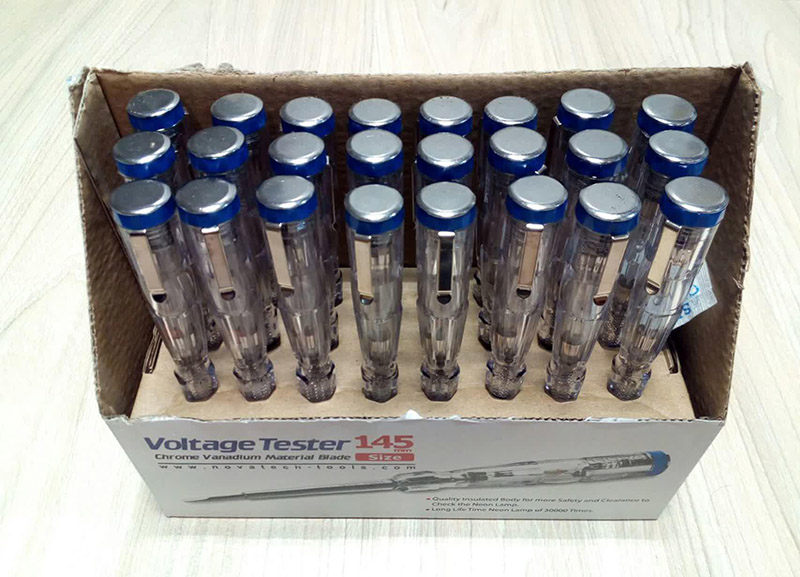

فازمتر کریستالی نوا کوچک مدل NTT-1901

فازمتر کریستالی نوا یا فازنما، یک وسیله برای آزمایش وجود یا عدم وجود ولتاژ الکتریکی (معمولا جریان متناوب AC) است. برای اندازه گیری اختلاف پتانسیل الکتریکی، معمولا از دستگاه مولتی متر استفاده می‌شود ولی فازمتر فقط مشخص می‌کند اختلاف پتانسیلی وجود دارد یا نه. از آن جا که فازمتر سبک‌تر و ارزان‌تر است و راحت‌تر قابل انتقال است و حتی در برخی مدل‌ها به عنوان پیچ گوشتی هم قابل استفاده است به وفور مورد استفاده قرار می‌گیرد.

فازمتر ساده پیچ گوشتی :

ساده‌ترین فازمترها بیشتر به شکل پیچ گوشتی ساخته می‌شوند و افزون بر باز و بسته کردن پیچ، برای تشخیص سیم فاز از سیم نول نیز بکار می‌روند. جهت تشخیص فاز، نوک فازمتر وارد پریز برق و یا سر سیم دارای ولتاژ الکتریکی شده و یکی از انگشتان کاربر باید انتهای دسته در قسمت فلزی فازمتر قرار بگیرد. برای عملکرد صحیح این نوع فازمتر باید جریان کوچکی از طریق انگشت روی فازمتر از بدن عبور کند و گرنه فازمتر به درستی عمل نخواهد کرد.(داخل فازمتر یک لامپ کوچک که با جریان ضعیف الکتریکی روشن خواهد شد، همراه با یک عدد مقاومت در چند مگا اهم قرار داده شده و با اتصال فازمتر به سیم فاز و از طرف دیگر اتصال ته فازمتر به زمین (از طریق قرار دادن انگشت دست ما) مداری برای روشن شدن لامپ بسته و روشن می‌شود.) پس یعنی اگر زیرپای ما عایق کامل باشد و ما نوک آن را به فاز اتصال دهیم چراغ سیگنال فازمتر روشن نخواهد شد و در نتیجه ممکن است باعث ایجاد خطا شود.(بدن انسان نقش سیمی را انجام می دهد و زمین نقش نول، اگر انسان کفش عایقی نسبت به الکتریسیته پوشیده باشد، ارتباط بدن با زمین قطع شده و لامپ درون فازمتر روشن نخواهد شد.)

فازمتر نوا کریستالی از ۸ قطعه تشکیل شده‌است.۱-لبه ۲-عایق ۳-محافظ ۴-مقاومت ۵-گیره ۶-لامپ ۷-فنر ۸-پیچ
