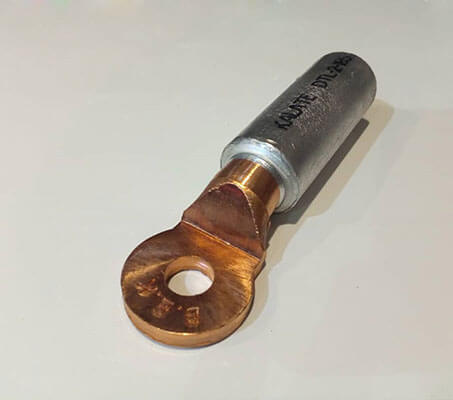

کابلشو بی متال 240 مدل DTL-2

از کابلشو های بیمتال جهت اتصال کابل آلومینیومی به شینه های مسی فشار ضعیف و یا بوشینگ انواع تجهیزات فشار متوسط (کلید ها، ترانسفورماتور ها و …) از طریق پیچ و مهره استفاده می شود. جهت استفاده از کابلشو بی متال 240، کابل آلومینیومی داخل لوله ورودی کابلشو بیمتال، شده و به بوسیله ابزار پرس مناسب با سایز قالب مرتبط با سایز کابل، پرس می گردد. سپس سوراخ کابلشو در قسمت ورودی و رزوه دار شینه مسی یا بوشینگ قرار گرفته، و به واسطه پیچ و مهره محکم می گردد. لوله ورودی این کابلشو ها، آغشته به گریسی مخصوص با مقاومت دمایی بالا می باشد تا علاوه بر جلوگیری از اکسید شدن آلومینیوم، اتصال الکتریکی کابل به لوله ورودی کابلشو بیمتال را بهبود بخشد.لوله ورودی کابلشو توسط درپوش پلاستیکی مسدود شده است تا گریس به بیرون از لوله تراوش ننماید.
تکنولوژی اتصال مس به آلومینیوم، “جوش اصطکاکی” می باشد. در کابلشو بی متال 240، قبل از سوراخ کاری قسمت آلومینیومی و فورج و پانج سر مسی، جوش اصطکاکی ایجاد می گردد و پس از آن مراحل سوراخ کاری، فورج، پانچ و… صورت می گیرد. با توجه به این فرآیند تولید، اتصال ناگسستنی مس به آلومینیوم کابلشوی تولید شده نهایی تضمین شده است، زیرا اتصالات سست در حین پروسه های پس از جوش اصطکاکی، خود به خود نمایان و از چرخه تولید حذف می گردند.
این کابلشو ها در سایز های مختلف، جهت ورودی کابل آلومینیومی از سطح مقطع ۱۶ الی 3۰۰ میلیمتر مربع تولید و عرضه می گردد. بر روی کابلشو ها، سایز کابل ورودی به کابلشو بیمتال بر حسب میلیمتر مربع، و قطر سوراخ کابلشو بر حسب سایز پیچ متریک در استاندارد ISO درج شده است.

مشخصات کابلشو های بیمتال DTL-2:

• جنس قسمت ورودی کابل: آلومینیوم با خلوص بیش از ۹۹/۵%
• جنس قسمت مورد اتصال تجهیز: مس با خلوص بیش از ۹۹/۹%
• تکنولوژی اتصال مس به آلومینیوم: جوش اصطکاکی (friction welding)
