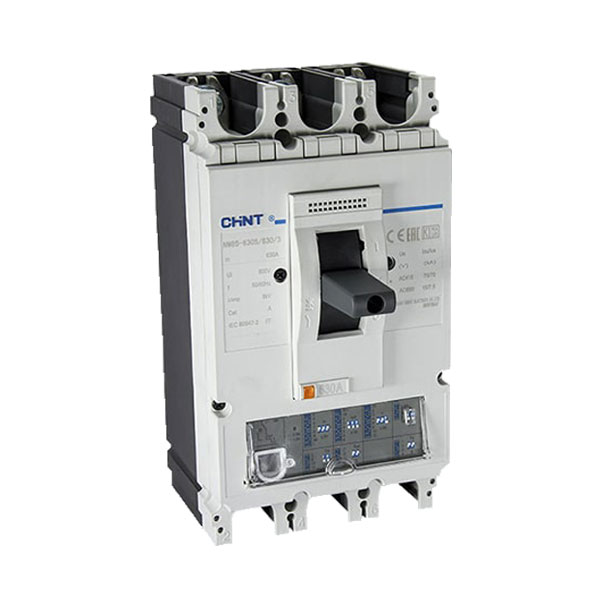

کلید اتوماتیک قابل تنظیم 125 آمپر چینت سری NM8

کلید اتوماتیک چینت سری NM8 یک کلید اتوماتیک (MCCB) قابل تنظیم می باشد. از کلیدهای اتوماتیک به منظور حفاظت مصرف کننده های پایین دستی در فیدرهای خروجی و ورودی تابلوهای توزیع تاسیسات الکتریکی استفاده می گردد. این کلید اتوماتیک چینت دارای اهرم بوده که در سه حالت این اهرم قرار می گیرد. حالت اول که به کمک نیروی دست انجام می گیرد، حالت وصل بوده که اهرم کلید به سمت بالا رفته و نشانگر مکانیکی به رنگ قرمز درآمده که نمایشگر این است که کلید در حالت وصل می باشد. حالت دوم ،حالت قطع بوده که بصورت دستی انجام گشته و در این حالت اهرم کلید در پایین ترین نقطه قرار گرفته و نشانگر مکانیکی مکانیکی آن به رنگ سبز در می آید. حالت سوم، حالتی است که ناشی از عملکرد مکانیزمهای حرارتی یا مغناطیسی کلید بوده، و در این حالت اهرم کلید در حالت وسط قرار می گیرد (TRIP). در این حالت پس از بررسی و رفع عیب در تاسیسات الکتریکی، باید اهرم کلید را به سمت پایین برده (حالت قطع). و سپس اهرم را به سمت بالا (حالت وصل) فشار دهیم. این کلید اتوماتیک قابل تنظیم دارای حفاظت در برابر اضافه بار .(از طریق مکانیزم حرارتی داخلی) و همچنین حفاظت در برابر اتصال کوتاه (از طریق مکانیزم مغناطیسی) بوده و یکی از قطعات ضروری در تابلوهای توزیع می باشد. این کلید دارای تنظیمات جهت تنظیم جریان اضافه بار (0.8-1)*In و تنظیم جریان اتصال کوتاه 10*In می باشد.
