کلید گردان استارتی چپگرد راستگرد 16 آمپر الکترو کاوه KA1630
410,000تومان
مشخصات فنی:
- مدل: KA1630
- جریان نامی: 16 آمپر
- نوع مدار: سه فاز
- ولتاژ اسمی: 230/400V
- جریان حرارتی (ith): 20A
- فرکانس شبکه: 50/60 Hz
- قدرت نامی (400vac): 7.5 KW
- قدرت نامی (230vac): 4 KW
- استاندارد: IEC 60947-1&3
- سازنده (برند): الکترو کاوه
- کشور سازنده: ایران
- گارانتی: 2 سال
15
نفر در حال مشاهده این محصول هستند!
توضیحات

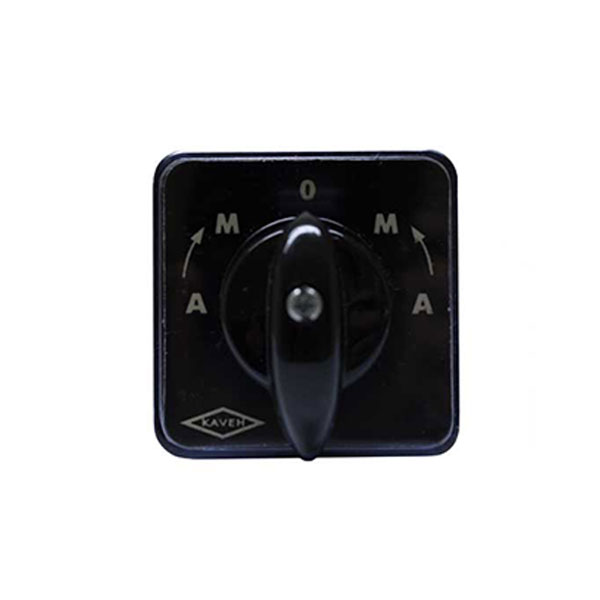

کلید گردان استارتی چپگرد راستگرد مدل 1630، دارای یک ترمینال ورودی S و 4 ترمینال خروجی به نام های 1 ، 2 ، 3 ، 4 می باشد. برای راه اندازی موتور، کلید سلکتوری که دارای یک ورودی و 4 خروجی می باشد، سیم تکفاز به ترمینال ورودی S متصل می شود و ترمینال های خروجی 1 و 2 و 3 و 4 نیز به چهار سر موتور اتصال می یابد. صفحه کلید راهنمای قرار گیری کلید اهرم، در حالت های ( A-M-0-M-A) طراحی شده اند که شما را قادر می سازد که بتوانید سرعت موتور را به صورت لحظه ای در دو جهت چپ و راست تنظیم کنید. در کلید گردان استارتی چپگرد راستگرد حالت صفر در مرکز قرار دارد و حالت های (M-A ) به صورت متقارن در سمت چپ و راست حالت صفر قرار می گیرند. کلید گردان با قرار گرفتن در حالت صفر، موتور را خاموش میکند در این وضعیت هیچ یک از ترمینال ها به موتور اتصال ندارند.
نحوه عملکرد حالت های کلید گردان در سمت راست:
- با تنظیم کلید در حالت M، ترمینال خروجی 4 به موتور وصل می شود و آن را روشن می کند.
- با تنظیم کردن بر روی حالت A، ترمینال 2 به موتور وصل می شود و سرعت موتور را افزایش می دهد.
نحوه عملکرد حالت های کلید گردان در سمت چپ:
- با تنظیم کلید در حالت M، ترمینال خروجی 3 به موتور وصل می شود و آن را روشن می کند.
- با تنظیم کردن بر روی حالت A، ترمینال 1 به موتور وصل می شود و سرعت موتور را افزایش می دهد.
در هر دو وضعیتی که کلید گردان بر روی A قرار می گیرد، به محض برداشتن دست، کلید حالت خود برگشت داشته و کلید مجدد بر روی حالت M قرار می گیرد.
توضیحات تکمیلی
| وزن | 0.2 کیلوگرم |
|---|---|
| ابعاد | 5.5 × 5.5 × 7.5 سانتیمتر |
