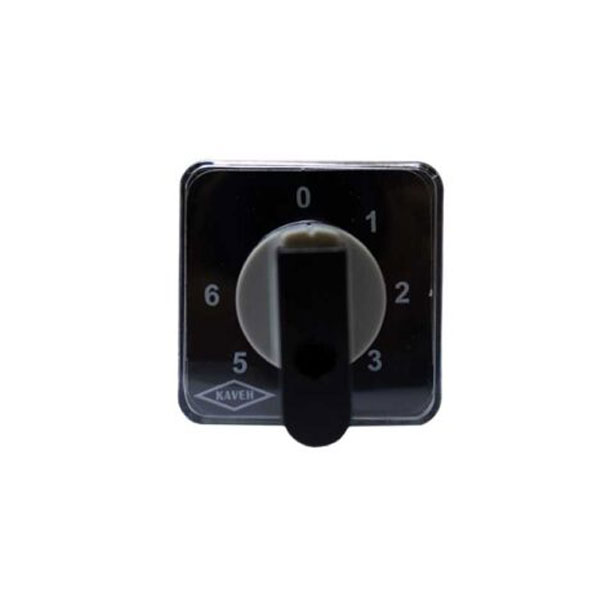

کلید گردان یک پل شش حالته با صفر الکترو کاوه 25CM016

کلید گردان یک پل شش حالته با صفر الکترو 25CM016: این کلید دارای شش ترمینال خروجی به نام های R1 , R2 , R3 , R4 , R5 , R6 و شش ترمینال ورودی است که ترمینال ورودی به وسیله تیغه هایی فلزی به هم متصل شده اند که یک ورودی واحد به نام R را می سازند. نحوه عملکرد این کلید ها به این شکل می باشد که یک سیم فاز را به ورودی مشترک متصل می کنیم که با این کار برق در همه ورودی ها به جریان در می آید. شش ترمینال خروجی را نیز با سیم نول به سه مصرف کننده اتصال می دهیم که با این کار با قرار گرفتن کلید در هر حالت یکی از مصرف کننده ها را خاموش یا روشن می کند. در کلید های سری CM ،بعضی از کلیدها دارای حالت صفر می باشد یعنی می توان کلید را در حالت خاموش قرار داد اما بعضی دیگر از کلید ها بدون حالت صفر اند یعنی کلید حالت خاموش ندارد. این کلید دارای وضعیت های صفر و یک و دو و سه و چهار و پنج و شش می باشد، که با زاویه ای 60 درجه از یکدیگر قرار دارند. کلید گردان هایی که در مدل های CM الکترو تولید و ساخته می شوند، به کلید گردان های چند حالته معروف اند که در مدل های تکفاز، دو فاز و سه فاز در کارخانه تولید می شوند. بیشترین کاربرد را کلید گردان یک پل (تکفاز) دارد و کلید های گردان دو فاز و سه فاز کارایی چندانی ندارند. کلیدهای گردان CM تکفاز الکترو با آمپر های 16، 25 و 40 آمپر در دسترس می باشند.
