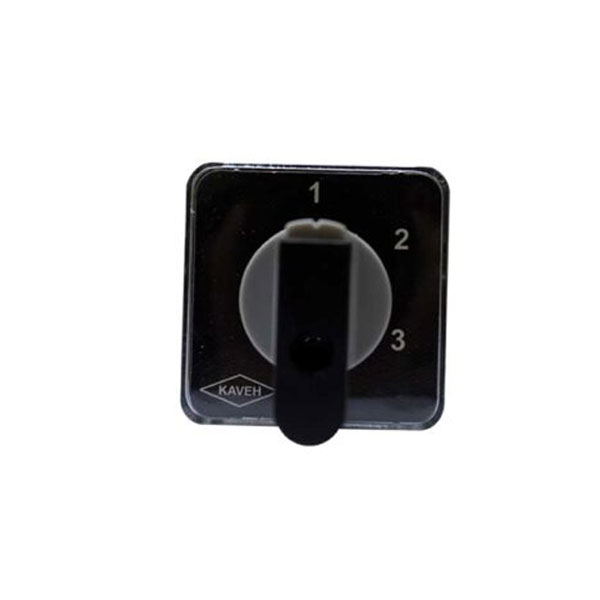

کلید گردان یک پل چهار حالته بدون صفر الکترو کاوه 16CM14

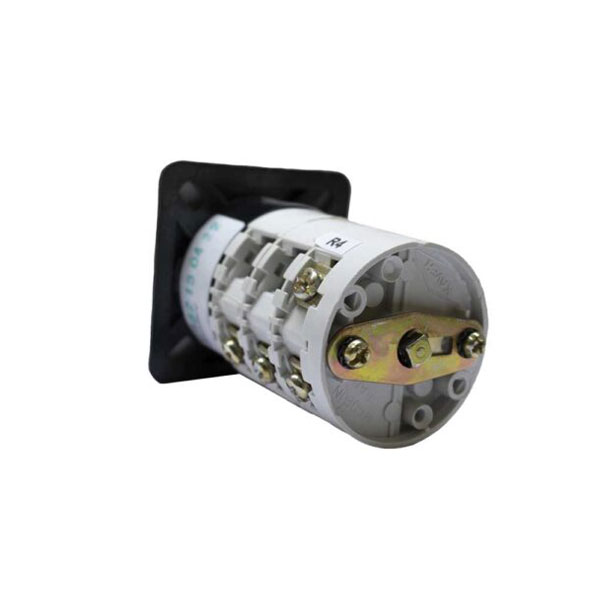

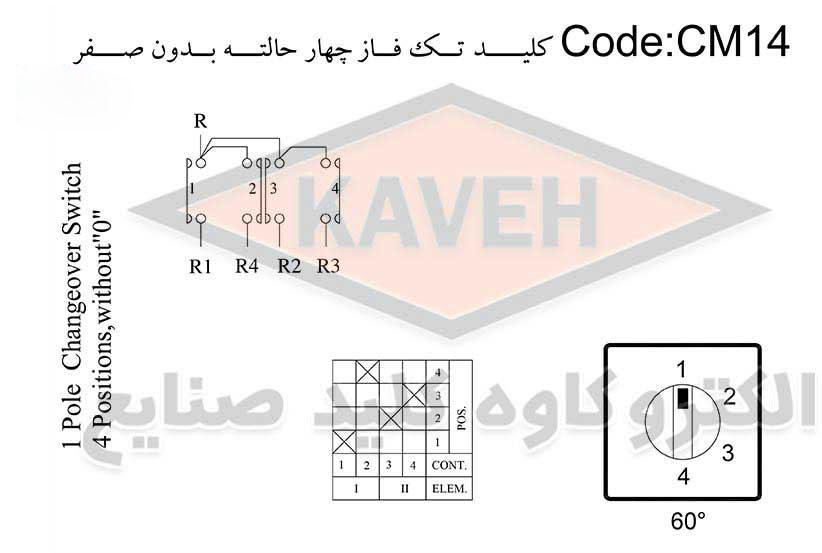

کلید گردان یک پل چهار حالته بدون صفر الکترو 16CM14: این کلید دارای چهار ترمینال خروجی به نام های R1 , R2 , R3 , R4 و چهار ترمینال ورودی است که ترمینال ورودی به وسیله تیغه هایی فلزی به هم متصل شده اند که یک ورودی واحد به نام R را می سازند. نحوه عملکرد این کلید ها به این شکل می باشد که یک سیم فاز را به ورودی مشترک متصل می کنیم که با این کار برق در همه ورودی ها به جریان در می آید. چهار ترمینال خروجی را نیز با سیم نول به سه مصرف کننده اتصال می دهیم که با این کار با قرار گرفتن کلید در هر حالت یکی از مصرف کننده ها را خاموش یا روشن می کند. در کلید های سری CM ،بعضی از کلیدها دارای حالت صفر می باشد یعنی می توان کلید را در حالت خاموش قرار داد اما بعضی دیگر از کلید ها بدون حالت صفر اند یعنی کلید حالت خاموش ندارد. این کلید دارای وضعیت های یک و دو و سه و چهار می باشد، که با زاویه ای 60 درجه از یکدیگر قرار دارند. کلید گردان هایی که در مدل های CM الکترو تولید و ساخته می شوند، به کلید گردان های چند حالته معروف اند که در مدل های تکفاز، دو فاز و سه فاز در کارخانه تولید می شوند. بیشترین کاربرد را کلید گردان یک پل (تکفاز) دارد و کلید های گردان دو فاز و سه فاز کارایی چندانی ندارند. کلیدهای گردان CM تکفاز الکترو با آمپر های 16، 25 و 40 آمپر در دسترس می باشند.
