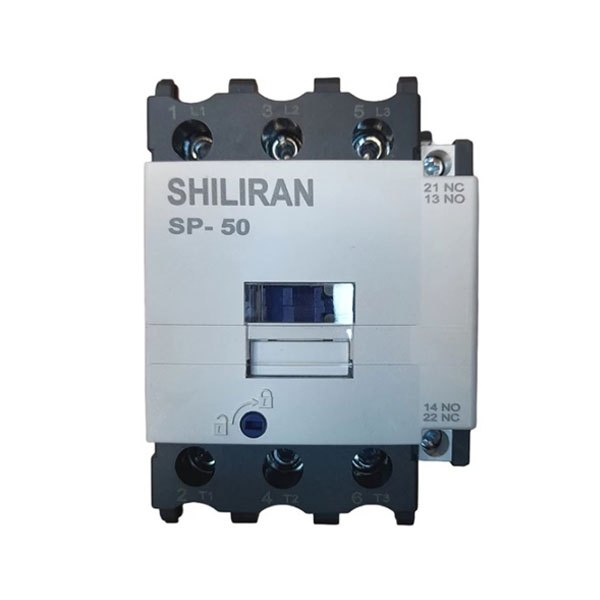

کنتاکتور 50 آمپر 220 ولت شیل ایران مدل SP-50

کنتاکتور 50 آمپر شیل ایران مدل SP-50 با داشتن جریان 50 آمپر، بویین 220 ولت و کنتاکت کمکی استاندارد 1 باز و 1 بسته ساخت شرکت شیل ایران است. بر روی کنتاکتور مدل SP-50 شیل ایران تعدادی ترمینال وجود دارد که ممکن است در برخی از مدل ها تعدادی از آنها وجود نداشته باشد. ترمینال های A1 و A2 همان سیم های ورودی به بویین است. شش ترمینال قدرت در بالا و پایین کنتاکتور شیلیران وجود دارد که با وصل شدن فاز و نول به A1 و A2، ترمینال بالا و پایین به هم وصل می شوند. کنتاکتور 50 آمپر شیل ایران دارای دو تیغه کمکی است که تیغه کمکی NO در حالت عادی باز و تیغه کمکی NC در حالت عادی بسته است. لازم به ذکر است که در برخی مدلها مانند کنتاکتور مدل SP-50 این تیغه های کمکی وجود ندارد و باید به صورت جداگانه به کنتاکتور متصل شود. نصب کننتاکتور بسیار ساده است. در پشت این کنتاکتور زائده هایی نصب شده که به راحتی می توان کنتاکتور را روی ریل 35 میلی متری استاندارد ، روی دیوار یا سینی تابلو نصب کرد.
