کنترل فاز کتابی سه فاز میکرومکس KTB-P101

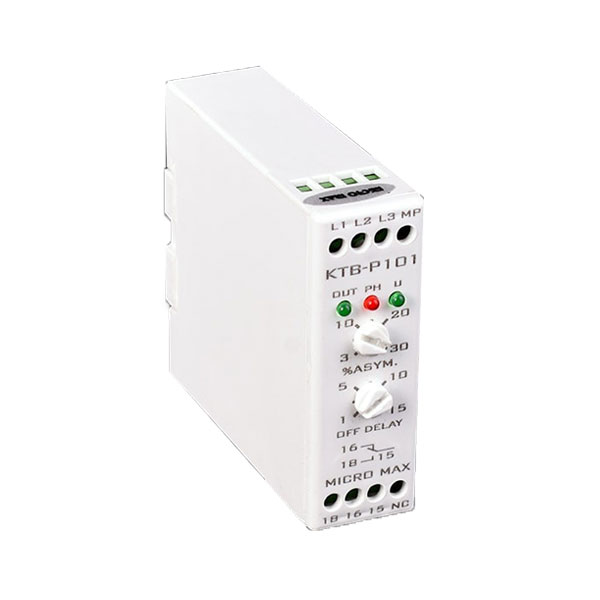

کنترل فاز کتابی سه فاز میکرومکس KTB-P101 یک وسیله کاربردی برای تابلو برقهای صنعتی است. در مدارات سه فاز وقتی که برق ورودی به هر دلیلی تک فاز یا دو فاز شود، کنترل فاز میکرو سریعا برق ورودی را قطع کرده تا به مصرف کننده آسیبی وارد نشود. کنترل فاز کتابی میکرو مکس به جهت حفاظت از منازل، مکان های ادرای، تجاری و … در برابر انواع اختلالات برقی مورد استفاده قرار می گیرد. این محصول دقیقا مانند کلید محافظ برق (ترانس) عمل کرده و در قسمت ورودی ساختمان (در مدل تکفاز) بعد از کنتور برق نصب می شود. کنترل فاز p کتابی میکرومکس دارای سه led جهت اعلام وضعیت رله و دو پیچ جهت تنظیم پارامترهای %ASYM (درصد عدم تقارن ولتاژ فاز ها) و off delay می باشد. پیچ تنظیم (%ASYM) جهت تعیین درصد عدم تقارن ولتاژ فاز ها می باشد. این رله کتابی میکرومکس از 3 تا 30 درصد قابل تنظیم می باشد. در اکثر موارد حساسیت بین 15 الی 20 درصد مناسب می باشد. در موتورهایی که ولتاژ برگشت زیادی دارند می توان از حساسیت 5% استفاده نمود و در صورتی که عدم تقارن ولتاژ موجود در شبکه مزاحم عمل رله باشد می توان از حساسیت های 25% الی 30% استفاده نمود. پیچ تنظیم OFF DELAY برای این است که درصورت بروز خطا چه مدت زمان سپری شود تا رله قطع کند.

موارد مصرف رله کنترل فاز کتابی میکرو مکس

• قطع فاز
• جابجایی فازها
• افزایش/کاهش بیش از حد مجاز ولتاژ شبکه
• عدم تقارن بیش از حد ولتاژ سه فاز
• شوک های ناشی از قطع و وصل متوالی برق
• کنترل خطوط شبکه های سه فاز در مقابل اختلالات ایجاد شده
