کابل افشان شیلددار 1×2 افشارنژاد خراسان

معرفی کابل افشان شیلددار 1×2 افشارنژاد خراسان

کابل افشان شیلددار 1×2 افشارنژاد خراسان یکی از کابل‌های کنترل و فرمان است که برای انتقال سیگنال و برق در مدارهای الکتریکی، به‌ویژه در محیط‌های مستعد نویز و تداخل الکترومغناطیسی، مورد استفاده قرار می‌گیرد. این کابل دارای دو رشته هادی مسی افشان با سطح مقطع 1 میلی‌متر مربع برای هر رشته است و با ساختار شیلددار خود، به کاهش اثر برخی تداخلات الکتریکی کمک می‌کند.

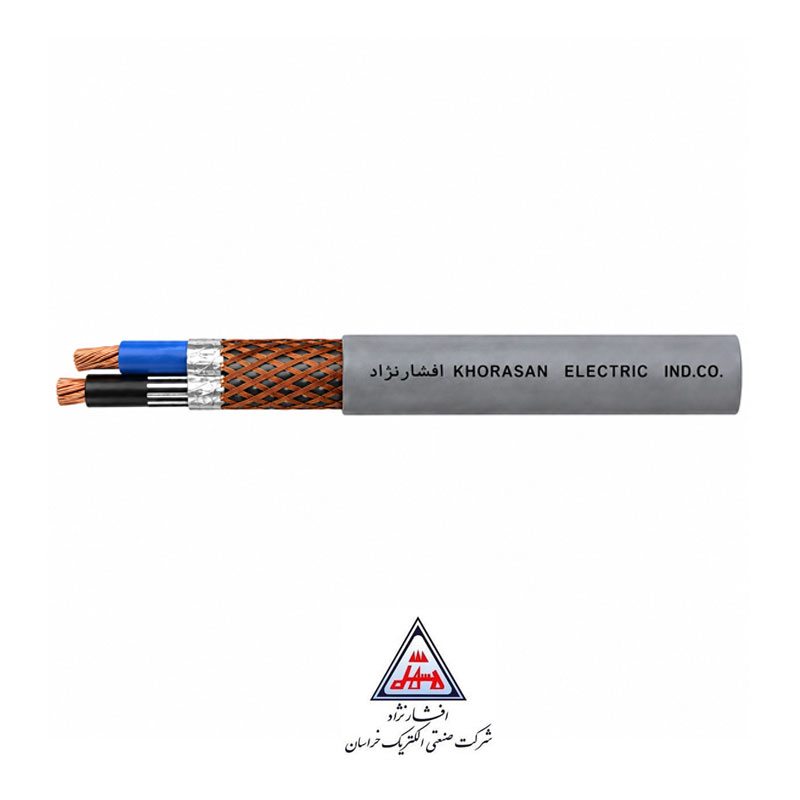

هادی مسی افشان کلاس 5، انعطاف‌پذیری مناسبی برای کابل‌کشی فراهم می‌کند. در ساختار این کابل، عایق PVC، لایه فویل آلومینیومی، شیلد بافته‌شده مسی و روکش نهایی PVC به کار رفته است. ترکیب این لایه‌ها باعث می‌شود کابل برای کاربردهایی که کنترل نویز اهمیت دارد، گزینه‌ای قابل بررسی باشد.

کابل شیلددار 2 در 1 افشارنژاد خراسان با ساختار شناخته‌شده NYSLCY و ولتاژ نامی 300/500 ولت عرضه می‌شود. انتخاب آن باید بر اساس نوع سیگنال، شرایط نصب، الزامات اتصال شیلد و مشخصات فنی دستگاه انجام شود.

اگر برای تجهیزات کنترلی، مدارهای فرمان یا ماشین‌آلات صنعتی به کابل دو رشته شیلددار نیاز دارید، بررسی مشخصات کابل افشان شیلددار 1×2 افشارنژاد خراسان می‌تواند به انتخاب محصول مناسب کمک کند.

شیلد کابل چیست و چه کاربردی دارد؟

شیلد یا محافظ کابل، لایه‌ای رسانا در اطراف رشته‌های داخلی است که برای کاهش اثر تداخلات الکترومغناطیسی به کار می‌رود. در کابل افشان شیلددار 2×1 افشارنژاد خراسان، ساختار گزارش‌شده شامل فویل آلومینیومی و بافت مسی است.

فویل آلومینیومی و شیلد بافته‌شده مسی در کنار هم می‌توانند به کاهش ورود یا انتشار نویز کمک کنند؛ بااین‌حال، میزان حفاظت واقعی به فرکانس نویز، کیفیت نصب، نحوه اتصال شیلد، مسیر کابل‌کشی و شرایط محیط بستگی دارد. بنابراین، شیلد به‌تنهایی تضمین‌کننده حذف کامل نویز نیست.

معرفی شرکت صنعتی الکتریک خراسان (افشارنژاد)

شرکت صنعتی الکتریک خراسان که محصولات آن در بازار با نام افشارنژاد خراسان شناخته می‌شوند، از تولیدکنندگان باسابقه سیم و کابل در ایران است.

این شرکت فعالیت خود را از دهه 1340 آغاز کرده و طی سال‌های فعالیت خود انواع مختلفی از سیم و کابل را تولید و عرضه کرده است.

به همین دلیل، کابل برق افشان 2 در 1 افشارنژاد خراسان متعلق به یک برند باسابقه در صنعت سیم و کابل ایران است و مشخصات فنی آن را می‌توان در کنار محصولات مشابه این خانواده بررسی کرد.

کاربردهای کابل افشان شیلددار 1×2

این کابل با توجه به مشخصات فنی خود می‌تواند در کاربردهای زیر مورد استفاده قرار گیرد:

• مدارهای کنترل و فرمان در تجهیزات صنعتی
• اتصال برخی حسگرها و تجهیزات اندازه‌گیری، در صورت سازگاری مشخصات کابل با دستگاه
• ماشین‌آلات صنعتی و خطوط تولید
• تجهیزات اتوماسیون و مدارهای مرتبط با PLC
• مسیرهای انتقال سیگنال که در معرض تداخلات الکتریکی قرار دارند
• سیستم‌هایی که به کابل دو رشته با هادی افشان و شیلد نیاز دارند

برای سیگنال‌های حساس، ابزار دقیق یا کاربردهای خاص، لازم است نوع سیگنال، سطح ولتاژ، نیاز به زوج تابیده و الزامات سازنده دستگاه بررسی شود. این کابل را نباید بدون بررسی مشخصات، جایگزین کابل‌های تخصصی ابزار دقیق یا کابل‌های دارای زوج تابیده دانست.

تفاوت کابل افشان شیلددار 1×2 با کابل افشان معمولی 1×2

کابل افشان معمولی 1×2 و کابل افشان شیلددار 1×2 از نظر تعداد رشته و سطح مقطع اسمی می‌توانند مشابه باشند؛ اما ساختار داخلی آن‌ها متفاوت است.

کابل افشان معمولی با ساختار متداول Cu/PVC/PVC، دارای هادی مسی، عایق PVC و روکش PVC است. در مقابل، کابل شیلددار علاوه بر رشته‌های عایق‌شده، دارای لایه‌های محافظ فویل آلومینیومی و بافت مسی است. این لایه‌ها برای کاهش اثر نویز و تداخل الکترومغناطیسی در نظر گرفته شده‌اند.

به همین دلیل، کابل شیلددار معمولاً ساختار پیچیده‌تر و وزن بیشتری نسبت به کابل معمولی با سطح مقطع مشابه دارد. انتخاب بین این دو باید با توجه به نوع کاربرد و نیاز به محافظت در برابر نویز انجام شود.

قیمت و خرید کابل افشان شیلددار 1×2 افشارنژاد خراسان

برای خرید کابل افشان شیلددار 1×2 افشارنژاد خراسان، به اصالت برند، جنس هادی، سطح مقطع رشته‌ها، ساختار شیلد، نوع عایق و روکش و ولتاژ نامی توجه کنید. قیمت کابل شیلددار ممکن است با توجه به قیمت مس، شرایط بازار، موجودی و متراژ سفارش تغییر کند.

در فروشگاه الکترو ویژن، پیش از ثبت سفارش بررسی کنید که کابل موردنظر از نظر تعداد رشته، سطح مقطع و ساختار شیلد با نیاز پروژه مطابقت داشته باشد. اگر کابل برای یک دستگاه خاص خریداری می‌شود، مشخصات فنی موردنیاز آن دستگاه را نیز بررسی کنید.

در زمان نصب، نحوه اتصال شیلد به زمین باید مطابق طراحی سیستم و دستورالعمل سازنده تجهیزات انجام شود؛ اتصال نامناسب شیلد ممکن است باعث کاهش کارایی آن یا ایجاد مشکلات الکتریکی شود.
