کلید حرارتی 1 تا 1.6 آمپر زیمنس مدل 3MV8100-0MG00

کلید حرارتی 1 تا 1.6 آمپر زیمنس مدل 3MV8100-0MG00

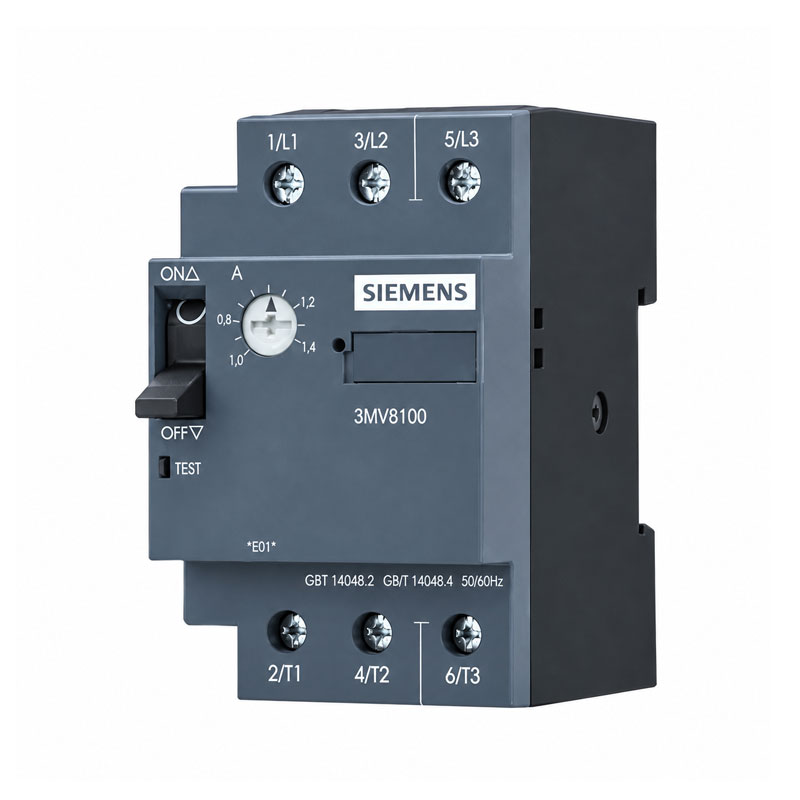

کلید حرارتی 1 تا 1.6 آمپر زیمنس مدل 3MV8100-0MG00 از کلیدهای محافظ موتور سری SINOVA 3MV8 است که برای حفاظت و قطع و وصل مدار موتورهای الکتریکی مورد استفاده قرار می‌گیرد. این مدل با رنج تنظیم حرارتی 1 تا 1.6 آمپر، جریان نامی 1.6 آمپر و تریپ مغناطیسی لحظه‌ای 19 آمپر، برای حفاظت موتورهای کوچک در برابر اضافه‌بار و جریان‌های اتصال کوتاه طراحی شده است.

3MV8100-0MG00 یک Motor Starter Protector یا MPCB سه‌پل است و با ترکیب عملکرد حفاظت حرارتی و مغناطیسی، می‌تواند در مدار موتور نقش مهمی در حفاظت و قطع مدار داشته باشد. این محصول در سایز 1 سری 3MV8 قرار دارد و برای موتورهایی با توان نامی حدود 0.37 تا 0.55 کیلووات در جدول انتخاب زیمنس ارائه شده است.

کلید حرارتی زیمنس 3MV8100-0MG00 چیست؟

کلید حرارتی یا Motor Protection Circuit Breaker (MPCB) وسیله‌ای برای حفاظت مدار موتور است که در ساختار آن حفاظت در برابر اضافه‌بار حرارتی و جریان اتصال کوتاه مغناطیسی در یک تجهیز ترکیب شده است.

در مدل 3MV8100-0MG00، بخش حرارتی قابل تنظیم بوده و کاربر می‌تواند محدوده حفاظت را از 1 تا 1.6 آمپر تنظیم کند. بخش مغناطیسی نیز در صورت بروز جریان شدید و خطای اتصال کوتاه، با تریپ لحظه‌ای 19 آمپر عمل می‌کند.

این ساختار باعث می‌شود کلید حرارتی نسبت به استفاده از یک حفاظت صرفاً حرارتی، پوشش حفاظتی کامل‌تری برای مدار موتور فراهم کند.

کاربردهای کلید محافظ موتور زیمنس 3MV8100-0MG00

از این مدل می‌توان در طیف متنوعی از مدارهای برق صنعتی و کنترل موتور استفاده کرد، از جمله:

• حفاظت موتورهای سه‌فاز کوچک
• تابلوهای برق صنعتی
• مدارهای کنترل موتور
• ماشین‌آلات صنعتی
• تجهیزات اتوماسیون صنعتی
• تابلوهای فرمان
• پمپ‌های کوچک
• فن‌ها و تجهیزات موتوری
• نوار نقاله‌های کوچک
• ماشین‌آلات سبک
• مدارهای راه‌اندازی موتور
• پروژه‌های برق صنعتی و زیرساختی

سری SINOVA 3MV8 برای کاربردهای موتور، حفاظت اضافه‌بار، اتصال کوتاه و قطع مدار طراحی شده و زیمنس آن را به‌عنوان راهکاری برای حفاظت و راه‌اندازی موتور معرفی می‌کند.

کلید حرارتی 1 تا 1.6 آمپر برای چه موتوری مناسب است؟

زیمنس در جدول انتخاب محصولات 3MV8، برای مدل 3MV8100-0MG00 توان موتور 0.37/0.55 کیلووات را ذکر کرده است. این عدد به شرایط نامی جدول انتخاب مربوط است و نباید به‌عنوان تضمین سازگاری با هر موتوری در این بازه در نظر گرفته شود.

برای انتخاب دقیق، بهتر است ابتدا جریان نامی درج‌شده روی پلاک موتور بررسی شود.

در نتیجه، این مدل بیشتر برای موتورهای کوچک سه‌فاز و مدارهای موتوری با جریان کاری پایین مورد توجه قرار می‌گیرد.

انتخاب بر اساس آمپراژ

اگر جریان موتور شما دقیقاً در محدوده 1 تا 1.6 آمپر نیست، بهتر است مدل متناسب با جریان پلاک موتور انتخاب شود. در خانواده 3MV8 مدل‌های مختلفی وجود دارد؛ برای مثال:

• 1 تا 1.6 آمپر: 3MV8100-0MG00
• 1.6 تا 2.4 آمپر: 3MV8100-0MH00
• 2.4 تا 4 آمپر: 3MV8100-0MJ00
• 4 تا 6 آمپر: 3MV8100-0MK00
• 6 تا 10 آمپر: 3MV8100-0ML00
• 10 تا 16 آمپر: 3MV8100-0MM00
• 18 تا 25 آمپر: 3MV8100-0MP00
• 28 تا 40 آمپر: 3MV8200-1MQ00
• 36 تا 52 آمپر: 3MV8200-1MR00

این مدل‌ها در جدول انتخاب رسمی SINOVA 3MV8 آمده‌اند.

چرا کلید حرارتی SINOVA زیمنس؟

سری SINOVA 3MV8 برای حفاظت و راه‌اندازی موتور طراحی شده و با دو سایز مختلف، رنج گسترده‌ای از جریان‌های موتوری را پوشش می‌دهد. زیمنس این خانواده را به‌عنوان راهکاری مقرون‌به‌صرفه برای حفاظت و راه‌اندازی موتور معرفی کرده و وجود لوازم جانبی مختلف، امکان توسعه عملکرد مدار را فراهم می‌کند.

برای کاربرانی که به دنبال یک کلید محافظ موتور با طراحی فشرده، تنظیم جریان حرارتی و حفاظت مغناطیسی هستند، مدل 3MV8100-0MG00 می‌تواند گزینه‌ای مناسب برای مدارهای موتور در رنج 1 تا 1.6 آمپر باشد.
