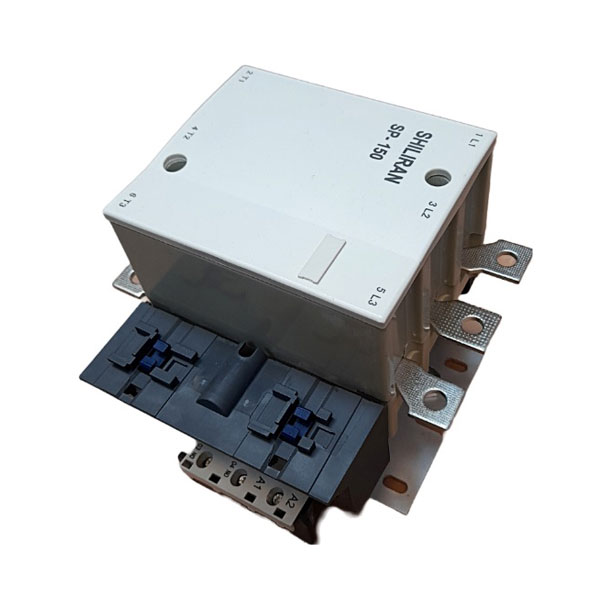

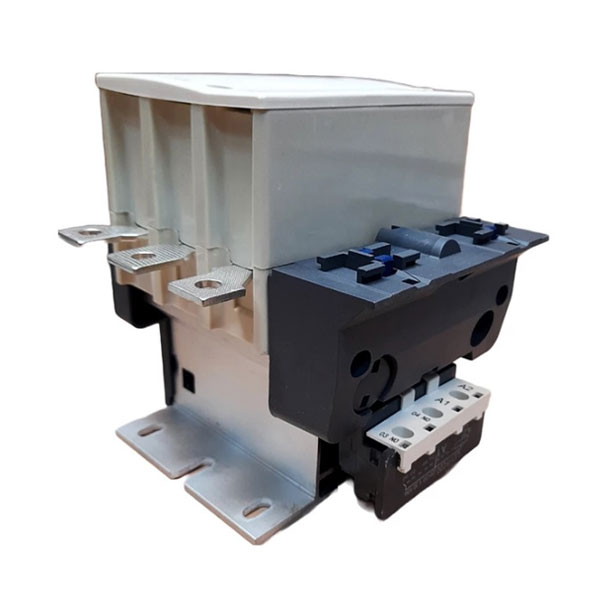

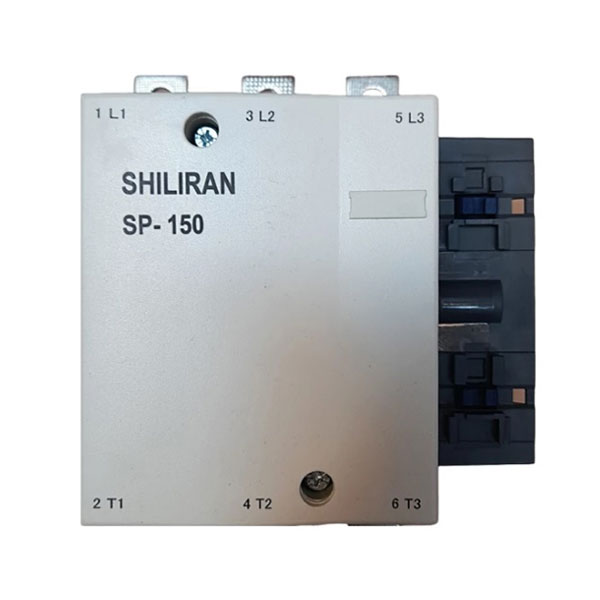

کنتاکتور 150 آمپر 220 ولت شیل ایران مدل SP-150

کنتاکتور 150 آمپر شیل ایران مدل SP-150 با داشتن جریان 150 آمپر، بویین 220 ولت و کنتاکت کمکی استاندارد 1 باز و 1 بسته ساخت شرکت شیل ایران است. بر روی کنتاکتور مدل SP-150 شیل ایران تعدادی ترمینال وجود دارد که ممکن است در برخی از مدل ها تعدادی از آنها وجود نداشته باشد. ترمینال های A1 و A2 همان سیم های ورودی به بویین است. شش ترمینال قدرت در بالا و پایین کنتاکتور شیلیران وجود دارد که با وصل شدن فاز و نول به A1 و A2، ترمینال بالا و پایین به هم وصل می شوند. کنتاکتور 150 آمپر شیل ایران دارای دو تیغه کمکی است که تیغه کمکی NO در حالت عادی باز و تیغه کمکی NC در حالت عادی بسته است. لازم به ذکر است که در برخی مدلها مانند کنتاکتور مدل SP-150 این تیغه های کمکی وجود ندارد و باید به صورت جداگانه به کنتاکتور متصل شود. نصب کننتاکتور بسیار ساده است. در پشت این کنتاکتور زائده هایی نصب شده که به راحتی می توان کنتاکتور را روی ریل 35 میلی متری استاندارد ، روی دیوار یا سینی تابلو نصب کرد.
