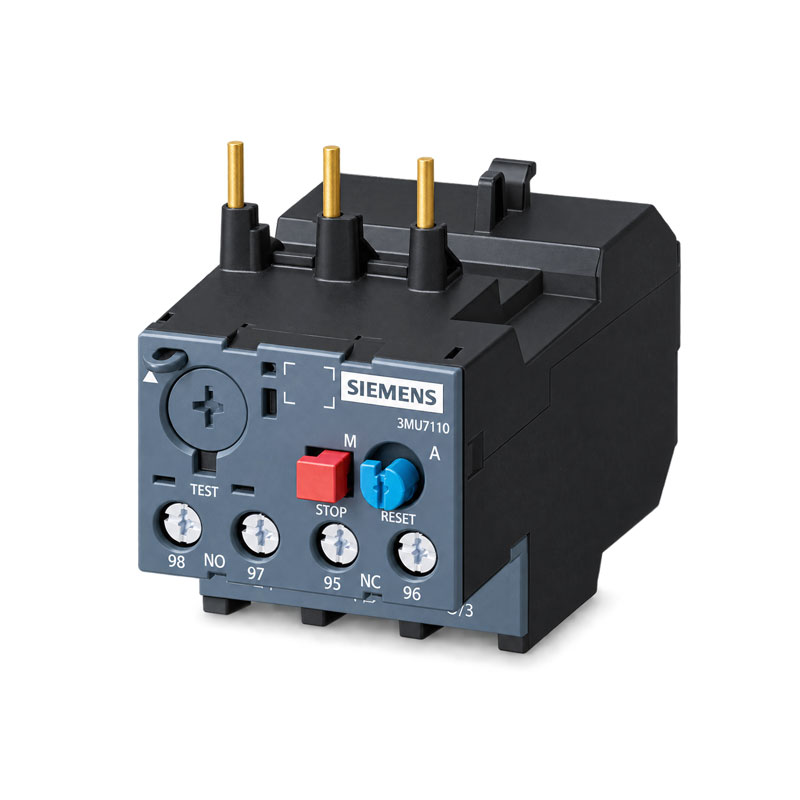

بیمتال 4 تا 6.3 آمپر زیمنس مدل 3MU7110-0KA0

بیمتال 4 تا 6 آمپر زیمنس مدل 3MU7110-0KA0

بیمتال زیمنس 4 تا 6 آمپر مدل 3MU7110-0KA0 از رله‌های اضافه‌بار حرارتی سری SINOVA 3MU7 زیمنس است که برای حفاظت موتورهای سه‌فاز در برابر اضافه‌بار و افزایش بیش از حد جریان طراحی شده است. این بیمتال دارای کلاس عملکرد 10 (Class 10) بوده و به‌صورت مستقیم روی کنتاکتورهای سری 3MT7 سایز 0، 1 و 2 نصب می‌شود.

رنج تنظیم جریان این مدل 4 تا 6 آمپر است و برای موتورهای سه‌فاز با توان نامی حدود 2.2 کیلووات در ولتاژ 400 ولت مناسب است. اتصال مدار اصلی و مدار کمکی در این مدل به‌صورت پیچی بوده و امکان ریست دستی و اتوماتیک نیز دارد.

رنج تنظیم 4 تا 6 آمپر چه کاربردی دارد؟

بیمتال 3MU7110-0KA0 دارای پیچ تنظیم جریان در محدوده 4 تا 6 آمپر است. این به معنی آن نیست که بیمتال فقط برای موتورهای دقیقاً 4 یا 6 آمپر استفاده می‌شود؛ بلکه جریان عملکرد آن در این محدوده قابل تنظیم است.

برای انتخاب مقدار مناسب، جریان نامی موتور روی پلاک آن باید در نظر گرفته شود. برای مثال اگر جریان نامی موتور در محدوده مناسب این بیمتال قرار داشته باشد، می‌توان مقدار تنظیم را مطابق جریان نامی و شرایط طراحی مدار انتخاب کرد.

بیمتال 4 تا 6 آمپر زیمنس برای چه موتوری مناسب است؟

طبق جدول رسمی SINOVA، مدل 3MU7110-0KA0 برای موتور سه‌فاز با توان 2.2 کیلووات در 400 ولت در نظر گرفته شده است. البته انتخاب نهایی بیمتال باید بر اساس جریان نامی واقعی موتور انجام شود، نه صرفاً توان موتور؛ زیرا جریان موتور به ولتاژ، ضریب توان، راندمان و نوع موتور نیز وابسته است.

این مدل می‌تواند در مدارهایی مانند موارد زیر مورد استفاده قرار گیرد:

• حفاظت موتورهای سه‌فاز
• مدارهای کنتاکتوری راه‌اندازی موتور
• پمپ‌ها و الکتروپمپ‌های صنعتی
• فن و هواکش
• کمپرسورها
• نوار نقاله
• ماشین‌آلات صنعتی
• تابلوهای برق صنعتی
• سیستم‌های کنترل و اتوماسیون موتور

سایر بیمتال های برند زیمنس

• بیمتال 1 تا 1.6 آمپر زیمنس
• بیمتال 1.6 تا 2.5 آمپر زیمنس
• بیمتال 2.5 تا 4 آمپر زیمنس
• بیمتال 4 تا 6.3 آمپر زیمنس
• بیمتال 7 تا 10 آمپر زیمنس
• بیمتال 9 تا 13 آمپر زیمنس
• بیمتال 17 تا 25 آمپر زیمنس

هنگام خرید بیمتال 4 تا 6 آمپر زیمنس به چه نکاتی توجه کنیم؟

هنگام خرید 3MU7110-0KA0 بهتر است موارد زیر بررسی شود:

1. رنج جریان مورد نیاز موتور در محدوده 4 تا 6 آمپر باشد.
2. مدل محصول دقیقاً 3MU7110-0KA0 باشد.
3. بیمتال با کنتاکتور مورد استفاده در تابلو سازگار باشد.
4. جریان نامی موتور از روی پلاک بررسی شود.
5. مقدار تنظیم بیمتال متناسب با جریان نامی موتور انتخاب شود.
6. حفاظت اتصال کوتاه مدار به‌صورت جداگانه در نظر گرفته شده باشد.
7. در صورت نیاز به ریست خودکار، شرایط ایمنی و منطق کنترل مدار بررسی شود.

جمع‌بندی

بیمتال 4 تا 6 آمپر زیمنس مدل 3MU7110-0KA0 یک رله اضافه‌بار حرارتی سه‌پل از سری SINOVA 3MU7 است که برای حفاظت موتورهای سه‌فاز در برابر اضافه‌بار استفاده می‌شود. این مدل با رنج تنظیم 4 تا 6 آمپر، کلاس 10 و توان موتور متناظر 2.2 کیلووات در 400 ولت، قابلیت نصب روی کنتاکتورهای 3MT7 سایز 0، 1 و 2 را دارد.
