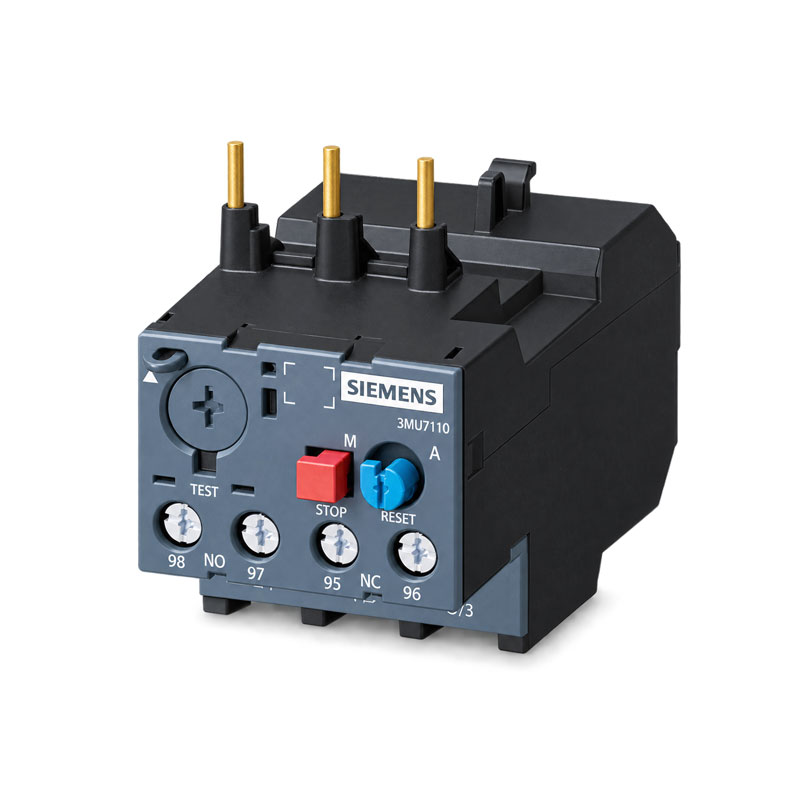

بیمتال 7 تا 10 آمپر زیمنس مدل 3MU7110-0MA0

بیمتال 7 تا 10 آمپر زیمنس مدل 3MU7110-0MA0

بیمتال زیمنس 7 تا 10 آمپر مدل 3MU7110-0MA0 یک رله اضافه‌بار حرارتی از سری SINOVA 3MU7 است که برای حفاظت موتورهای سه‌فاز در برابر اضافه‌بار و افزایش بیش از حد جریان مورد استفاده قرار می‌گیرد. این مدل دارای کلاس عملکرد 10 (Class 10) بوده و برای نصب روی کنتاکتورهای سری 3MT7 در سایزهای 0، 1 و 2 طراحی شده است.

رنج تنظیم جریان این بیمتال 7 تا 10 آمپر است و طبق اطلاعات کاتالوگ زیمنس، برای موتور سه‌فاز با توان نامی 4 کیلووات در ولتاژ 400 ولت مناسب است. مدار اصلی و مدار کمکی دارای اتصال پیچی هستند و امکان ریست دستی و اتوماتیک نیز برای آن در نظر گرفته شده است.

بیمتال زیمنس 3MU7110-0MA0 چیست؟

بیمتال یا رله اضافه‌بار حرارتی یکی از تجهیزات مهم در مدارهای راه‌اندازی و حفاظت موتور است که وظیفه آن محافظت از موتور در برابر اضافه‌بار حرارتی است.

هنگامی که جریان موتور برای مدت مشخصی بیشتر از مقدار تنظیم‌شده باشد، المان حرارتی بیمتال تحت تأثیر افزایش جریان عمل کرده و کنتاکت مربوط به مدار فرمان را تغییر وضعیت می‌دهد. در یک مدار کنتاکتوری، این عملکرد باعث قطع کنتاکتور و توقف موتور می‌شود.

مدل 3MU7110-0MA0 دارای رنج تنظیم 7 تا 10 آمپر است؛ بنابراین مقدار تنظیم آن باید بر اساس جریان نامی درج‌شده روی پلاک موتور و شرایط واقعی بهره‌برداری تعیین شود.

توجه: بیمتال وظیفه حفاظت در برابر اضافه‌بار را دارد و جایگزین حفاظت اتصال کوتاه نیست. برای حفاظت در برابر اتصال کوتاه باید از فیوز، کلید مناسب یا تجهیزات حفاظتی هماهنگ‌شده استفاده شود.

رنج تنظیم 7 تا 10 آمپر

یکی از ویژگی‌های مهم 3MU7110-0MA0 قابلیت تنظیم جریان در محدوده 7 تا 10 آمپر است. این رنج به کاربر اجازه می‌دهد بیمتال را متناسب با جریان نامی موتور تنظیم کند.

برای انتخاب مقدار تنظیم مناسب، نباید صرفاً به توان موتور اکتفا کرد. جریان نامی روی پلاک موتور مرجع مهم‌تری برای تنظیم بیمتال است، زیرا جریان مصرفی موتور به عواملی مانند ولتاژ، راندمان، ضریب توان و نوع بار نیز وابسته است.

به همین دلیل، اگر موتور شما در محدوده جریان 7 تا 10 آمپر کار می‌کند، مدل 3MU7110-0MA0 می‌تواند گزینه مناسبی برای حفاظت اضافه‌بار آن باشد.

بیمتال 7 تا 10 آمپر برای چه موتوری مناسب است؟

طبق جدول رسمی SINOVA، بیمتال 3MU7110-0MA0 برای موتور سه‌فاز با توان 4 کیلووات در 400 ولت در نظر گرفته شده است.

با این حال، توان موتور به‌تنهایی معیار کافی برای انتخاب بیمتال نیست و جریان واقعی موتور باید بررسی شود.

این مدل می‌تواند در مدارهای مختلف صنعتی مورد استفاده قرار گیرد، از جمله:

• موتورهای سه‌فاز صنعتی
• پمپ‌ها و الکتروپمپ‌ها
• فن و هواکش
• کمپرسورها
• نوار نقاله
• دستگاه‌های صنعتی
• ماشین‌آلات تولیدی
• تابلوهای برق صنعتی
• مدارهای کنتاکتوری راه‌اندازی موتور
• سیستم‌های کنترل موتور

سایر بیمتال های برند زیمنس

• بیمتال 1 تا 1.6 آمپر زیمنس
• بیمتال 1.6 تا 2.5 آمپر زیمنس
• بیمتال 2.5 تا 4 آمپر زیمنس
• بیمتال 4 تا 6.3 آمپر زیمنس
• بیمتال 7 تا 10 آمپر زیمنس
• بیمتال 9 تا 13 آمپر زیمنس
• بیمتال 17 تا 25 آمپر زیمنس

هنگام خرید بیمتال 7 تا 10 آمپر زیمنس به چه نکاتی توجه کنیم؟

هنگام خرید Siemens 3MU7110-0MA0 موارد زیر را بررسی کنید:

1. جریان نامی موتور در محدوده قابل تنظیم 7 تا 10 آمپر قرار داشته باشد.
2. کد فنی محصول 3MU7110-0MA0 باشد.
3. بیمتال با کنتاکتور مورد استفاده سازگار باشد.
4. جریان موتور از روی پلاک آن بررسی شود.
5. مقدار تنظیم بیمتال متناسب با جریان نامی موتور انتخاب شود.
6. حفاظت اتصال کوتاه مدار به‌صورت جداگانه در نظر گرفته شده باشد.
7. در صورت استفاده از ریست اتوماتیک، شرایط ایمنی مدار بررسی شود.

جمع‌بندی

بیمتال 7 تا 10 آمپر زیمنس مدل 3MU7110-0MA0 یک رله اضافه‌بار حرارتی سه‌پل از سری SINOVA 3MU7 است که برای حفاظت موتورهای سه‌فاز در برابر اضافه‌بار استفاده می‌شود.

این مدل با رنج تنظیم 7 تا 10 آمپر، کلاس عملکرد 10 و توان موتور 4 کیلووات در 400 ولت، قابلیت نصب روی کنتاکتورهای 3MT7 سایز 0، 1 و 2 را دارد و از اتصال پیچی مدار اصلی و کمکی و ریست دستی یا اتوماتیک پشتیبانی می‌کند.
