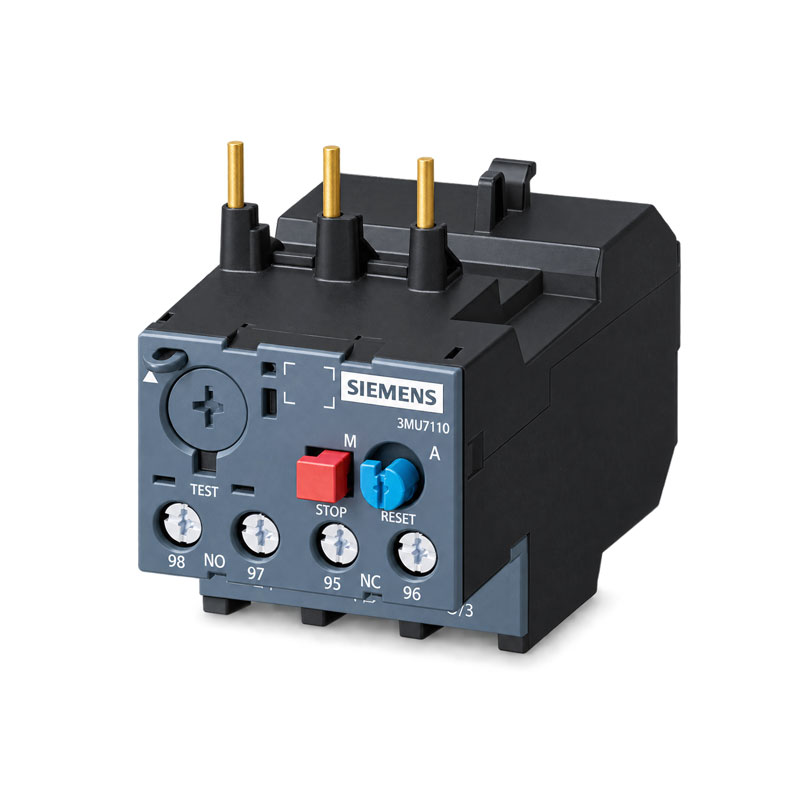

بیمتال 17 تا 25 آمپر زیمنس مدل 3MU7110-0QA0

بیمتال 17 تا 25 آمپر زیمنس مدل 3MU7110-0QA0

بیمتال زیمنس 17 تا 25 آمپر مدل 3MU7110-0QA0 یک رله اضافه‌بار حرارتی از سری SINOVA 3MU7 است که برای حفاظت موتورهای سه‌فاز در برابر اضافه‌بار مورد استفاده قرار می‌گیرد. این مدل دارای کلاس عملکرد 10 (Class 10) بوده و برای نصب روی کنتاکتورهای سری 3MT7 سایز 1 و 2 طراحی شده است.

رنج تنظیم جریان این بیمتال 17 تا 25 آمپر است و طبق کاتالوگ رسمی زیمنس، برای موتور سه‌فاز با توان نامی 11 کیلووات در ولتاژ 400 ولت در نظر گرفته شده است. بیمتال 3MU7110-0QA0 دارای اتصال پیچی در مدار اصلی و کمکی و قابلیت ریست دستی و اتوماتیک است.

رنج تنظیم 17 تا 25 آمپر

یکی از ویژگی‌های اصلی 3MU7110-0QA0 امکان تنظیم جریان در محدوده 17 تا 25 آمپر است.

این رنج به این معناست که بیمتال می‌تواند برای موتورهایی مورد استفاده قرار گیرد که جریان نامی آنها در محدوده قابل تنظیم این رله قرار دارد. مقدار تنظیم نباید صرفاً بر اساس توان موتور انتخاب شود و بهتر است جریان نامی درج‌شده روی پلاک موتور مبنای اصلی تنظیم باشد.

برای مثال، اگر جریان نامی موتور در محدوده 17 تا 25 آمپر قرار داشته باشد، از نظر محدوده تنظیم می‌تواند با این مدل سازگار باشد؛ البته شرایط کاری و الزامات حفاظتی مدار نیز باید بررسی شود.

بیمتال 17 تا 25 آمپر برای چه موتوری مناسب است؟

طبق جدول رسمی سری SINOVA 3MU7، مدل 3MU7110-0QA0 برای موتور سه‌فاز با توان 11 کیلووات در 400 ولت در نظر گرفته شده است.

با این حال، توان موتور به‌تنهایی معیار کافی برای انتخاب بیمتال نیست. جریان نامی موتور می‌تواند با توجه به ولتاژ، راندمان، ضریب توان و نوع موتور متفاوت باشد.

بنابراین برای انتخاب دقیق بیمتال، ابتدا جریان نامی موتور از روی پلاک آن بررسی شود.

کاربردهای رایج

بیمتال 3MU7110-0QA0 می‌تواند در مدارهای مختلف صنعتی مورد استفاده قرار گیرد، از جمله:

• موتورهای سه‌فاز صنعتی
• الکتروپمپ‌ها و پمپ‌های صنعتی
• کمپرسورها
• فن‌ها و هواکش‌های صنعتی
• نوار نقاله‌ها
• ماشین‌آلات صنعتی
• تجهیزات تولیدی
• تابلوهای برق صنعتی
• مدارهای کنتاکتوری راه‌اندازی موتور
• سیستم‌های کنترل موتور

سایر بیمتال های برند زیمنس

• بیمتال 1 تا 1.6 آمپر زیمنس
• بیمتال 1.6 تا 2.5 آمپر زیمنس
• بیمتال 2.5 تا 4 آمپر زیمنس
• بیمتال 4 تا 6.3 آمپر زیمنس
• بیمتال 7 تا 10 آمپر زیمنس
• بیمتال 9 تا 13 آمپر زیمنس
• بیمتال 17 تا 25 آمپر زیمنس

هنگام خرید بیمتال 17 تا 25 آمپر زیمنس به چه نکاتی توجه کنیم؟

هنگام خرید Siemens 3MU7110-0QA0 موارد زیر را بررسی کنید:

1. جریان نامی موتور در محدوده 17 تا 25 آمپر قرار داشته باشد.
2. کد فنی محصول 3MU7110-0QA0 باشد.
3. بیمتال با کنتاکتور مورد استفاده در تابلو سازگار باشد.
4. جریان نامی موتور از روی پلاک بررسی شود.
5. مقدار تنظیم بیمتال متناسب با جریان نامی موتور انتخاب شود.
6. حفاظت اتصال کوتاه مدار به‌صورت جداگانه در نظر گرفته شده باشد.
7. در صورت استفاده از ریست اتوماتیک، شرایط ایمنی و نحوه راه‌اندازی مجدد موتور بررسی شود.

جمع‌بندی

بیمتال 17 تا 25 آمپر زیمنس مدل 3MU7110-0QA0 یک رله اضافه‌بار حرارتی سه‌پل از سری SINOVA 3MU7 است که برای حفاظت موتورهای سه‌فاز در برابر اضافه‌بار استفاده می‌شود.

این مدل با رنج تنظیم 17 تا 25 آمپر، کلاس عملکرد 10 و توان موتور 11 کیلووات در 400 ولت، برای نصب روی کنتاکتورهای 3MT7 سایز 1 و 2 طراحی شده و دارای اتصال پیچی مدار اصلی و کمکی و قابلیت ریست دستی و اتوماتیک است. برای حفاظت اتصال کوتاه نیز در کاتالوگ زیمنس، فیوز 50 آمپر gG با هماهنگی نوع 2 ذکر شده است.
